I tornelli a tutta altezza della gamma Kentaur rappresentano una soluzione ideale per il controllo degli accessi in aree esterne e per la sicurezza perimetrale. Grazie alla possibilità di integrare lettori badge e sistemi di identificazione, consentono di gestire gli ingressi in modo sicuro ed efficiente, anche in assenza di personale addetto alla sorveglianza.
La loro struttura solida e resistente garantisce elevati standard di protezione, mentre l’innovativo sistema di bloccaggio brevettato tutela gli utenti in ogni situazione: in caso di mancanza di alimentazione o di tentativi di accesso non autorizzati, nessuna persona può rimanere intrappolata o bloccata all’interno del tornello.
Tornelli a tutta altezza e porte girevoli Kentaur
I tornelli e le porte girevoli Kentaur sono progettati per garantire un controllo degli accessi affidabile e una protezione perimetrale efficace di aree esterne, siti industriali, infrastrutture sensibili e ingressi aziendali. Grazie alla loro struttura robusta e resistente agli agenti atmosferici, rappresentano una soluzione ideale per gestire i flussi di persone in completa sicurezza.
Massima flessibilità di configurazione
La gamma Kentaur si distingue per l’elevata modularità. I tornelli sono disponibili in diverse configurazioni, con 2, 3 o 4 settori di passaggio, e possono essere equipaggiati con differenti tipologie di bracci o staffe in base alle esigenze di sicurezza e di utilizzo. Le varie soluzioni possono essere installate singolarmente oppure combinate tra loro per realizzare ingressi multipli personalizzati. Sono inoltre disponibili versioni con passaggio integrato per biciclette e modelli con classe di resistenza RC2, ideali per applicazioni che richiedono livelli di protezione superiori.
Per completare l’installazione, sono disponibili coperture e tettoie progettate per impianti singoli, doppi o configurazioni multiple ottimizzate per ridurre gli ingombri.
Efficienza e comfort d’utilizzo
I modelli motorizzati Kentaur utilizzano un sistema di azionamento silenzioso e a basso consumo energetico. La velocità di rotazione viene adattata automaticamente al ritmo di passaggio degli utenti, garantendo un transito fluido, confortevole e controllato.
Sicurezza per gli utenti
Uno degli elementi distintivi della serie Kentaur è il sistema di bloccaggio sviluppato da dormakaba, progettato per assicurare la massima sicurezza durante l’utilizzo.
In caso di sblocco o situazioni particolari, il meccanismo consente di interrompere la rotazione e invertire il movimento fino a metà corsa. Se il tornello supera il punto centrale di rotazione, il passaggio può essere completato esclusivamente nella direzione autorizzata, evitando situazioni di blocco e garantendo un transito sicuro per tutti gli utenti.
Integrazione con i sistemi di controllo accessi
I tornelli Kentaur possono essere integrati con badge, tessere RFID, lettori biometrici e altri sistemi di identificazione, consentendo una gestione completa e automatizzata degli accessi. Questa caratteristica li rende particolarmente adatti per aziende, stabilimenti produttivi, centri logistici, infrastrutture critiche, impianti sportivi e aree ad accesso controllato.
Frequenza: fino a 20 persone al minuto.
Vantaggi dei tornelli Kentaur
La giusta combinazione di protezione, praticità e sicurezza personale.
Nessun blocco delle persone grazie al sistema di bloccaggio

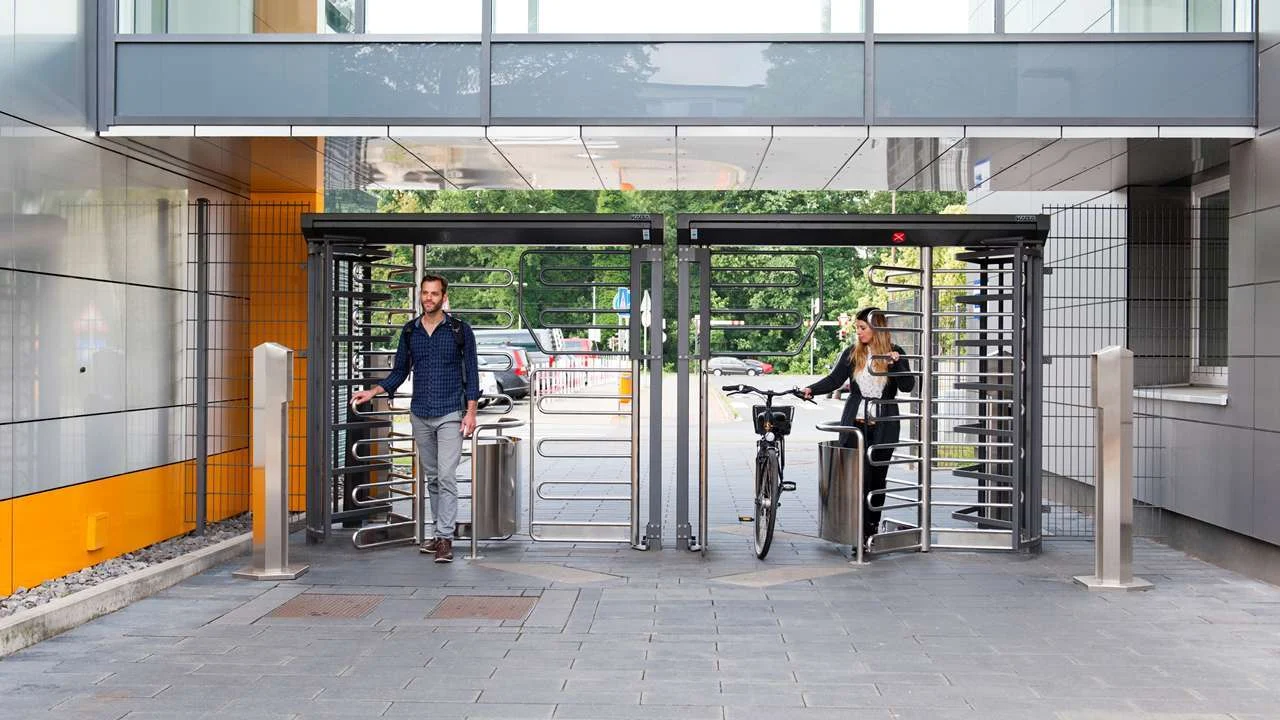

Versioni con cancello per transito biciclette integrato, porta girevole per l’accesso senza barriere o per il trasporto di materiali, o classe di resistenza RC2
Impianti doppi salvaspazio
Combinazione modulare di bracci, tetti ed elementi di guida e di blocco
Qualità duratura per l’utilizzo in ambienti chiusi o aperti
La realizzazione dell‘impianto in acciaio inossidabile è possibile
La velocità di rotazione si adatta alle persone che passano
Azionamento a basso consumo energetico
Ridotto consumo energetico
Impostazione regolabile in caso di interruzione dell’alimentazione
Possibilità di impiego in aree con condizioni ambientali critiche
Classe di protezione IP55 possibile
Generatore programmabile integrato
Possibilità di identificazione secondaria per una maggiore sicurezza
Segnale di passaggio monitorato dal sensore possibile
Contatore in differenziale possibile in entrambe le direzioni
Distanza dai bordi di taglio tale da evitare il rischio di lesioni
Adatto per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3
Adatto per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4
Tutte le distanze sono dimensionate secondo la norma DIN EN 17352, in modo da evitare il rischio di lesioni
I tornelli a tutt’altezza Kentaur sono disponibili in diverse versioni, consentono la combinazione personalizzata di più impianti affiancati.

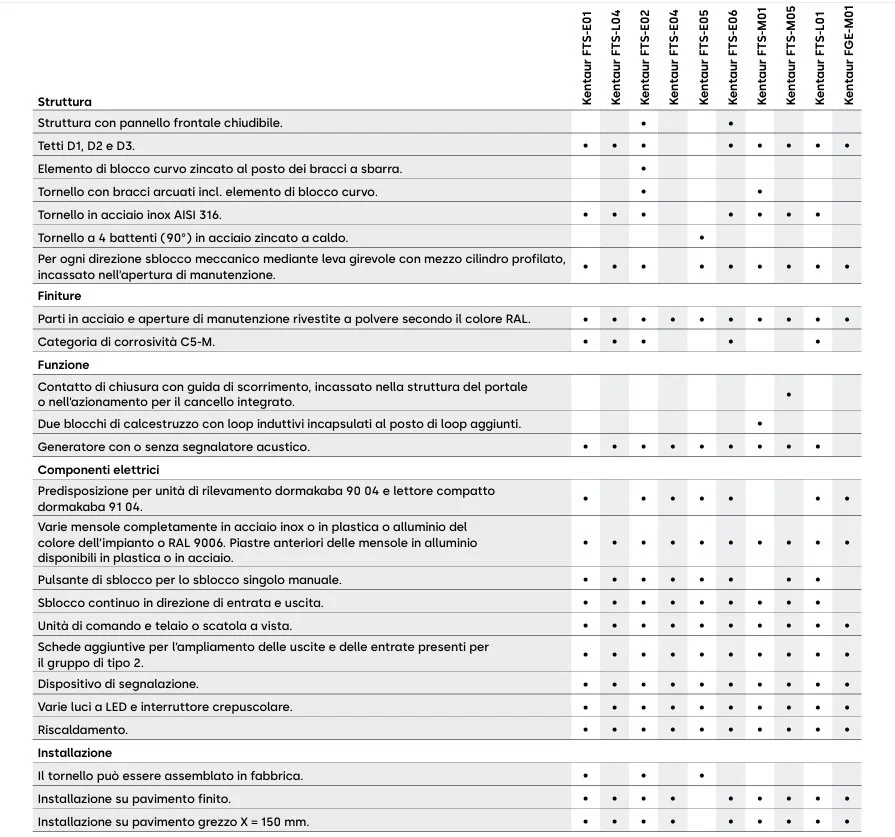

Opzioni a seconda dell’impianto e del motore

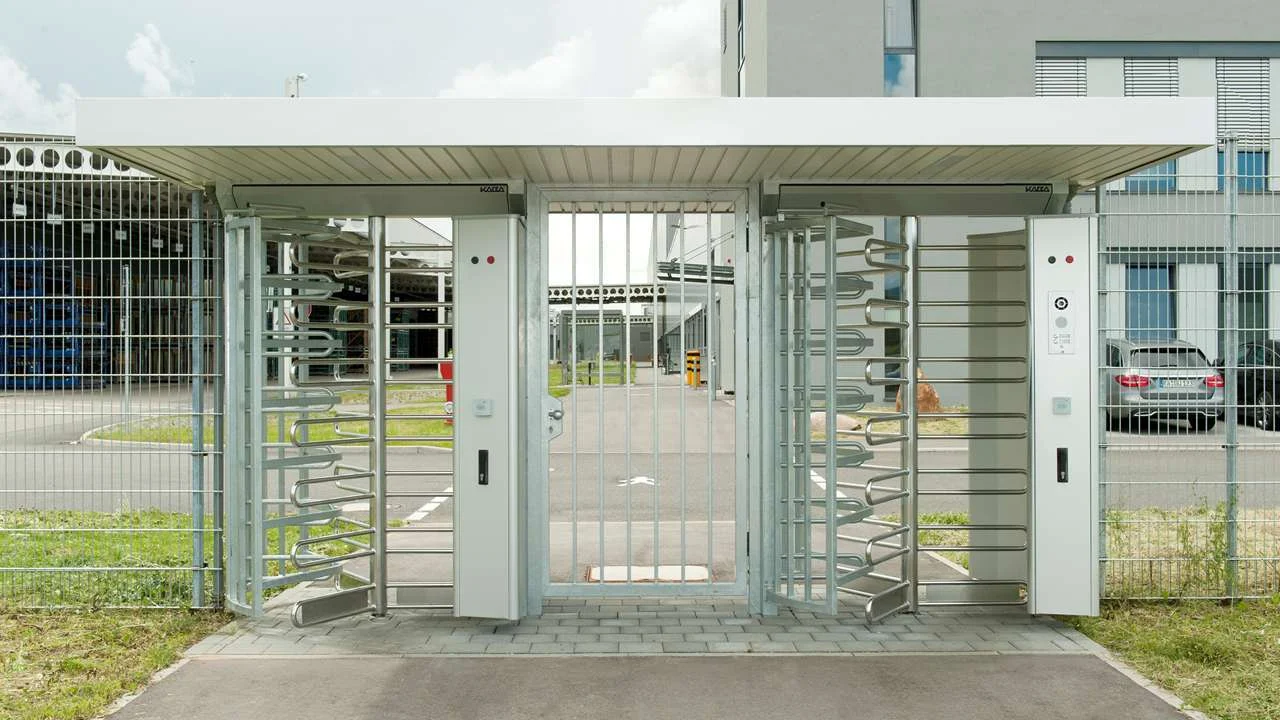

I robusti tornelli Kentaur offrono una protezione affidabile per gli impianti esterni e, in combinazione con i lettori di badge, controllano l’accesso in modo efficiente e indipendente dal personale.
Soluzioni di questo tipo fanno parte dell’offerta di Vulcano Sas, dedicata ai sistemi di controllo accessi per aziende ed enti.
Se hai della domande o dubbi contattaci, ti aiutiamo a trovare la soluzione più adatta alle tue esigenze.
TORNELLI A TUTTA ALTEZZA

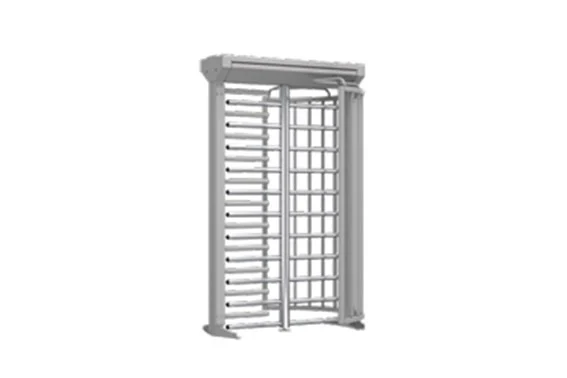

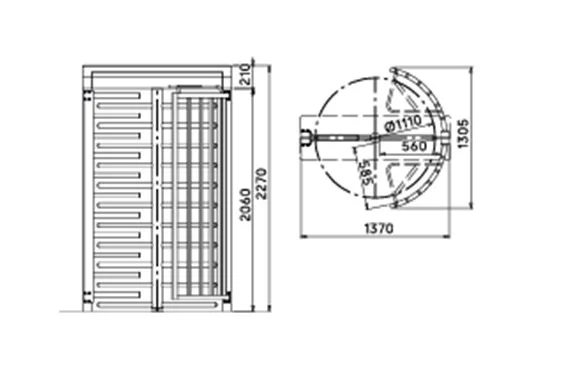

Tornelli a tutta altezza Kentaur FTS-E01
Caratteristiche
Diametro del battente: 1110 mm
Larghezza portale: 1370 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 560 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 180°, ciascuno con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: con 11 bracci a sbarra in acciaio.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato).
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz – 253 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.

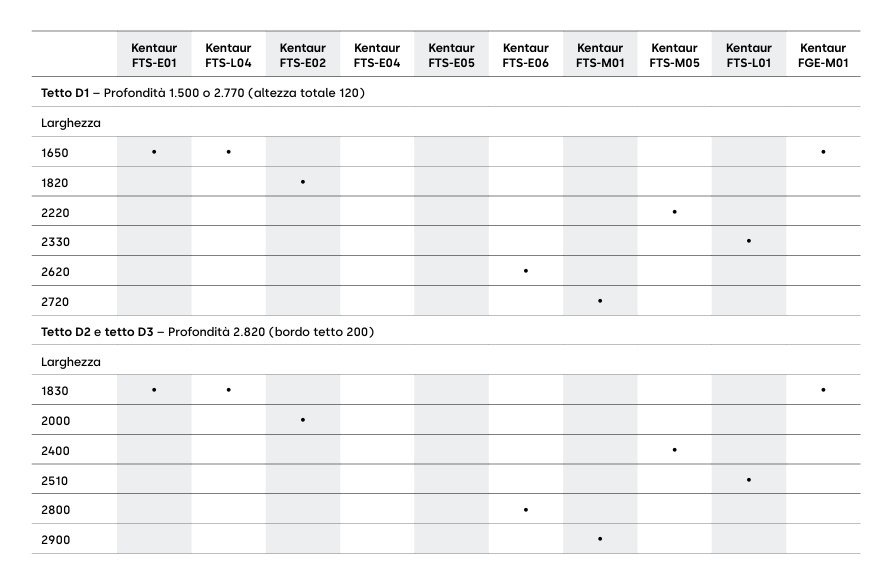

Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie

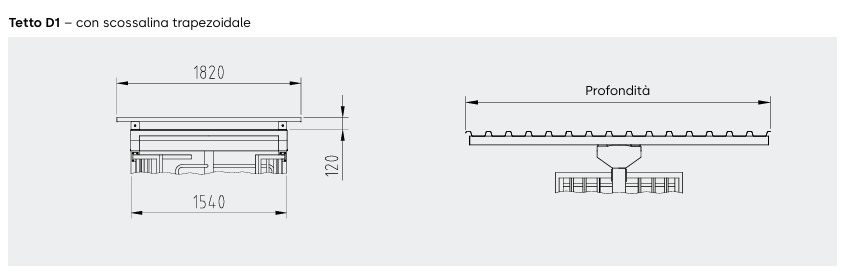

Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.

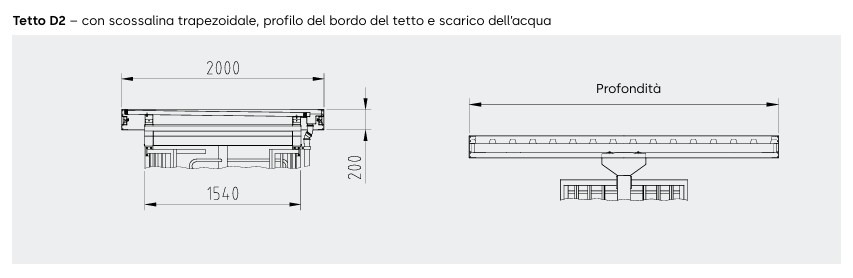

Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.

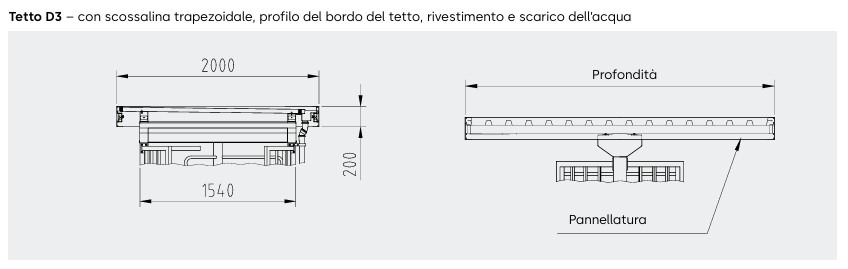

Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

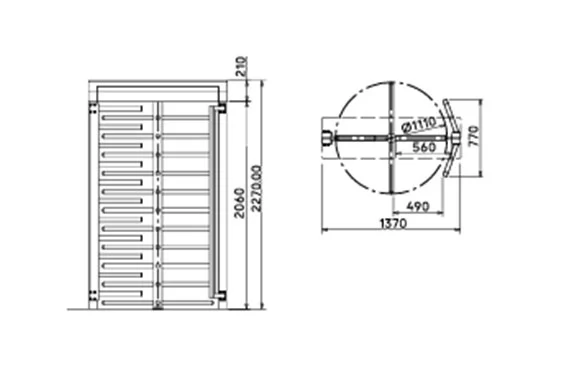

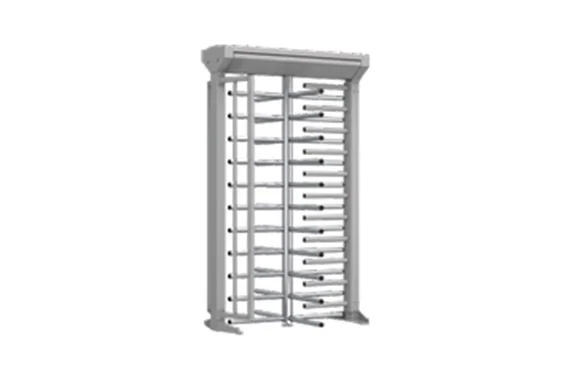

Tornelli a tutta altezza Kentaur FTS-L04
Caratteristiche
Diametro del battente: 1110 mm
Larghezza portale: 1370 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 490 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 90°, ciascuno con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: con 11 bracci a sbarra in acciaio.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento.
Acciaio inox lucido AISI 304.
Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato).
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz – 253 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

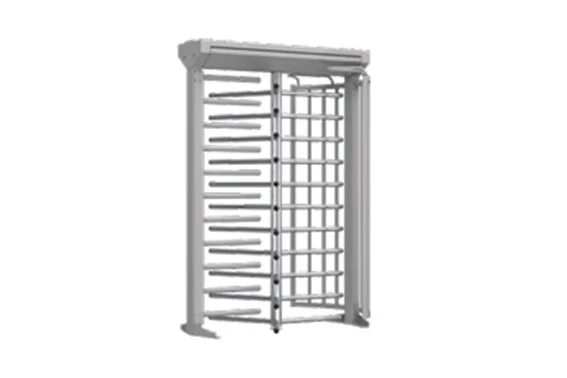

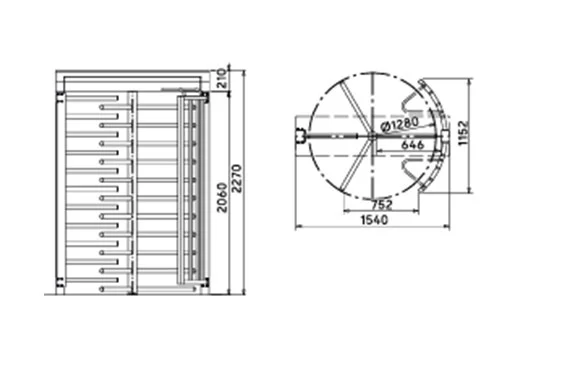

Tornelli a tutta altezza Kentaur FTS-E02
Caratteristiche
Diametro del battente: 1280 mm
Larghezza portale: 1540 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 646 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 120° o 90°, ciascuno con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: con 11 bracci a sbarra in acciaio.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento.
Acciaio inox lucido AISI 304, parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato).
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz – 253 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.

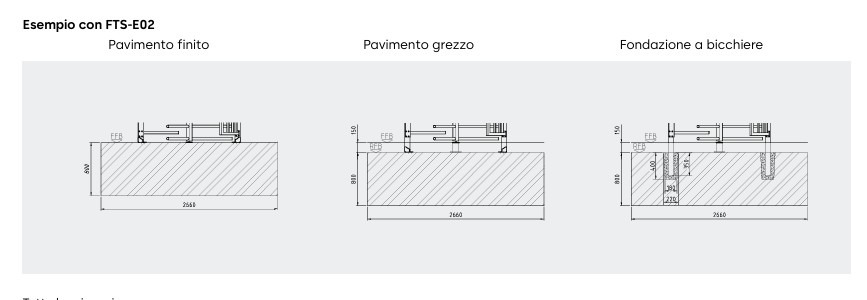

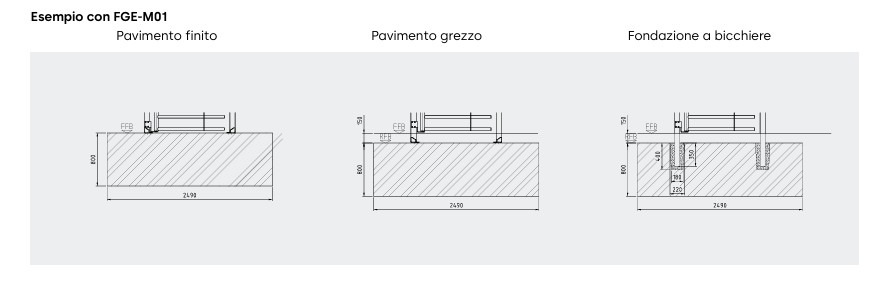

Varianti di installazione
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

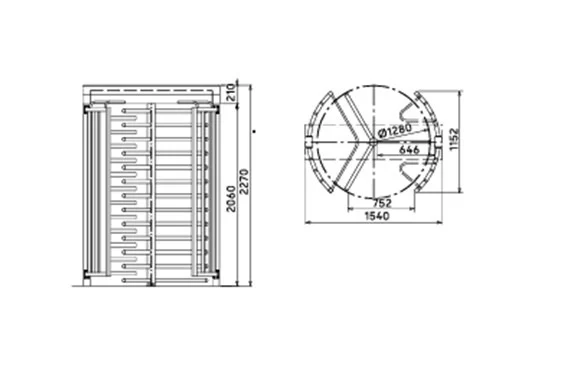

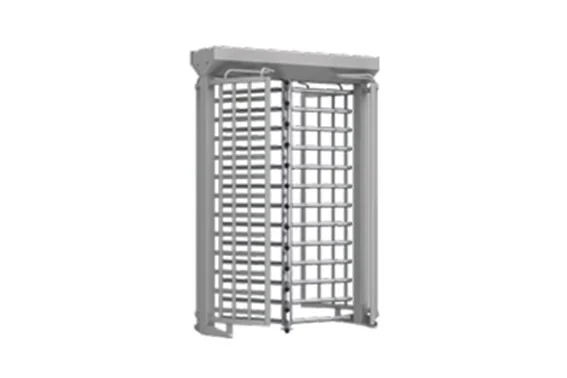

Tornelli a tutta altezza Kentaur FTS-E04
Caratteristiche
Diametro del battente: 1280 mm
Larghezza portale: 1540 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 646 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: acciaio inox AISI 304.
Tornello con montante tubolare Ø 89 mm: 120°, ciascuno con 13 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: con 12 bracci arcuati in acciaio.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento con protezione antitaglio.
Funzione aggiuntiva: l’impianto è conforme alla classe di resistenza RC2 ai sensi della norma DIN V ENV 1627.
Acciaio inox lucido AISI 304.
Parti in acciaio zincato a caldo,
parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato).
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz – 253 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali: non ci sono
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

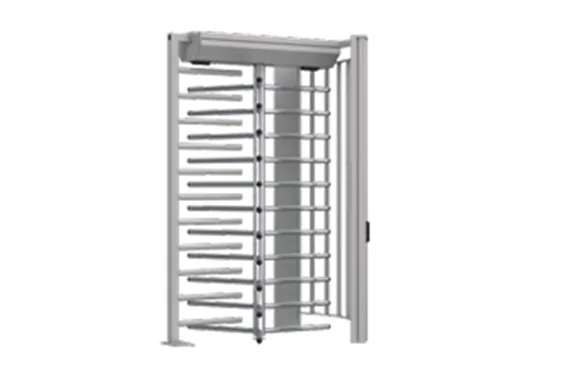

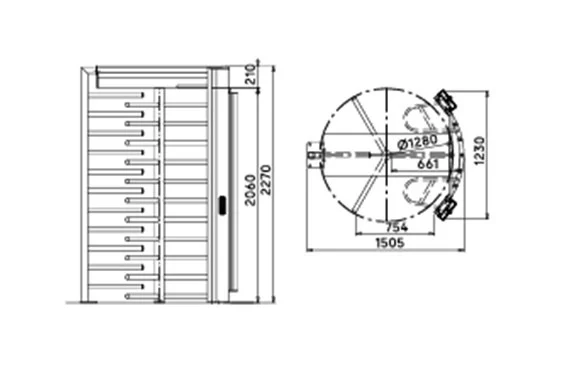

Tornelli a tutta altezza Kentaur FTS-E05
Caratteristiche
Diametro del battente: 1280 mm
Larghezza portale: 1500 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 646 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 120° o 90°, ciascuno con 11 bracci a sbarra in acciaio zincato a caldo
Elemento di blocco: con 11 bracci a sbarra in acciaio.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato).
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz – 253 VA.
Potenza a riposo: 20 VA.
Su pavimento finito.
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

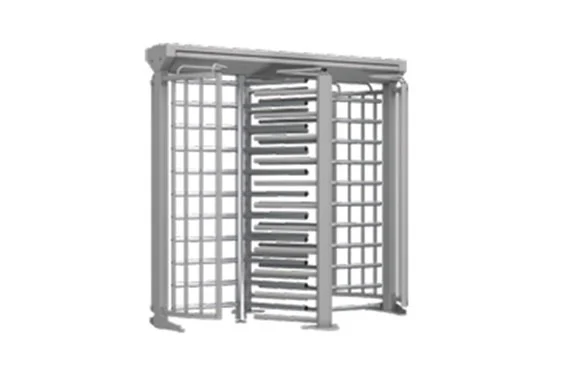

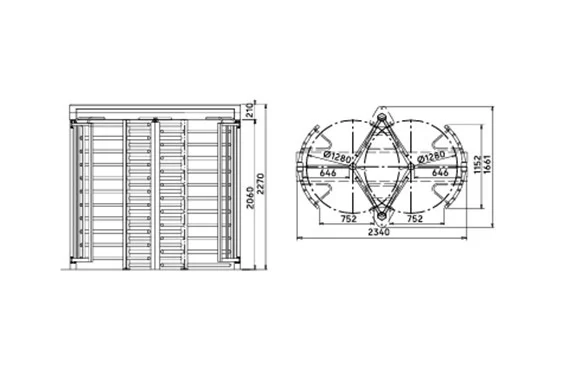

Tornelli a tutta altezza Kentaur FTS-E06
Caratteristiche
Diametro del battente: 1280 mm
Larghezza portale: 2340 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 646 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 120°, ciascuno con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: nella parte centrale con 21 bracci a sbarra in acciaio.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento.
Funzione aggiuntiva: minimo ingombro grazie alla struttura a incastro dei tornelli.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato).
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz – 506 VA.
Potenza a riposo: 40 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

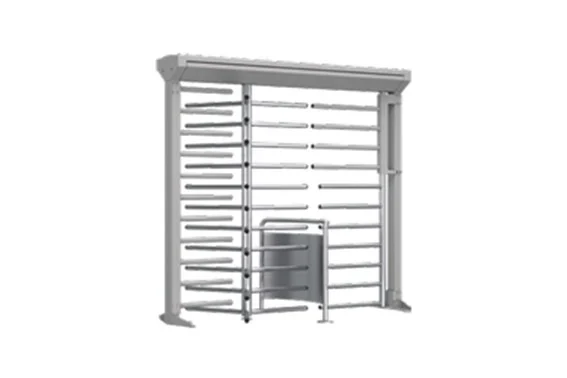

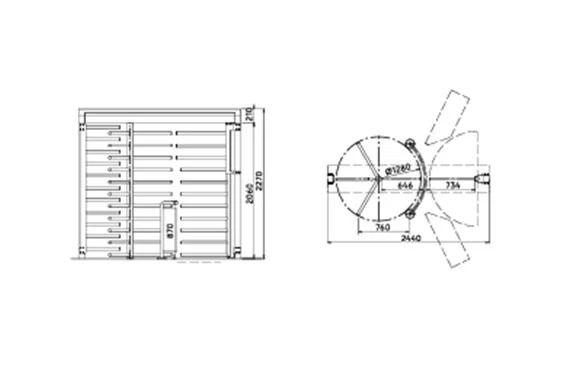

Tornelli a tutta altezza Kentaur FTS-M01
Caratteristiche
Diametro del battente: 1280 mm
Larghezza portale: 2440 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 646 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 120°, ciascuno con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: con 11 bracci o 7 a forma di arco a sbarra in acciaio e protezione antiscavalcamento
Limitazione al passaggio: mezza altezza, in tubo di acciaio inox arcuato AISI 304 con pannello di riempimento in lamiera.
Funzione aggiuntiva: cancello per transito biciclette automatico.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato). Cancello per transito biciclette automatico con 2 loop induttivi e rivelatore di loop in 2 direzioni controllate elettronicamente.
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC, 50/60 Hz, 506 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Varianti di installazione
Struttura IP33, componenti sotto tensione di rete IP43.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

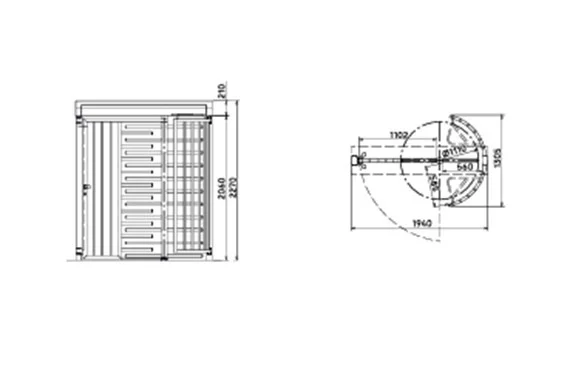

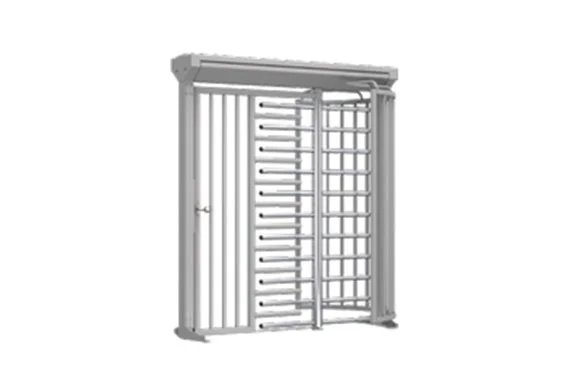

Tornelli a tutta altezza Kentaur FTS-M05
Caratteristiche
Diametro del battente: 1110 mm
Larghezza portale: 1940 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 560 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 180°, ciascuno con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Elemento di blocco: Porta girevole integrata con 10 bracci a sbarra e telaio perimetrale.
Limitazione al passaggio: con sbarre piene in acciaio e protezione antiscavalcamento.
Funzione aggiuntiva: cancello integrato per l’apertura su richiesta, l’accesso senza barriere e adatto per l’uscita di emergenza.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato). SafeRoute-Funzione per l’uscita di emergenza: All’apertura della porta, il tornello ruota automaticamente di 90° nella direzione di passaggio.
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz -335 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Struttura IP33, componenti sotto tensione di rete IP43.
Terminale per uscita di emergenza IP44.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

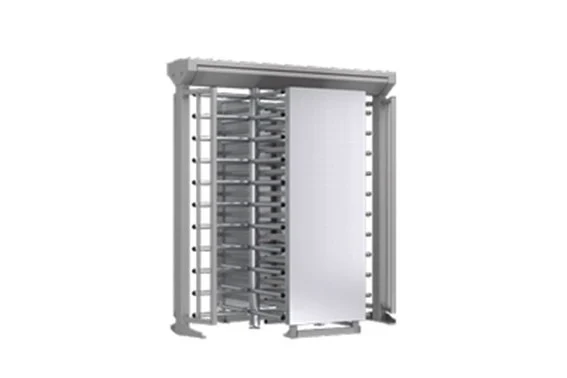

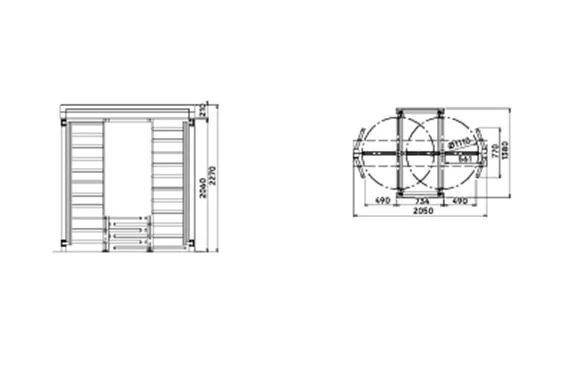

Tornelli a tutta altezza Kentaur FTS-L01
Caratteristiche
Diametro del battente: 1110 mm
Larghezza portale: 2050 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 490 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Tornello con montante tubolare Ø 89 mm: 90°, ciascuno con 11 bracci a sbarra in acciaio inox AISI 304.
Elemento di blocco: Nella parte centrale in acciaio e nelle parti anteriori rivestito in acciaio inox satinato levigato.
Limitazione al passaggio: con sbarre piene in acciaio.
Funzione aggiuntiva: minimo ingombro grazie alla struttura a incastro dei tornelli.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato). SafeRoute-Funzione per l’uscita di emergenza: All’apertura della porta, il tornello ruota automaticamente di 90° nella direzione di passaggio.
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz -506 VA.
Potenza a riposo: 40 VA.
Su pavimento finito.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Struttura IP33, componenti sotto tensione di rete IP43.
Ideale per stadi.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
Richiedi un preventivo
TORNELLI A TUTTA ALTEZZA

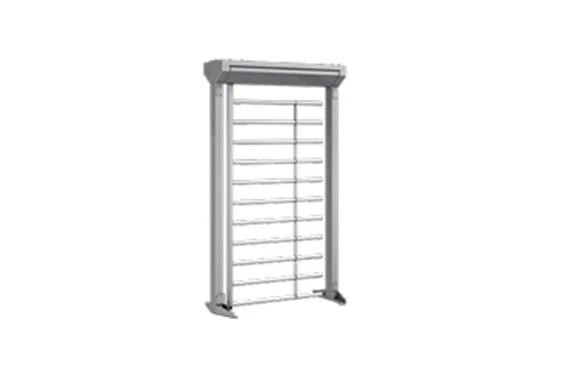

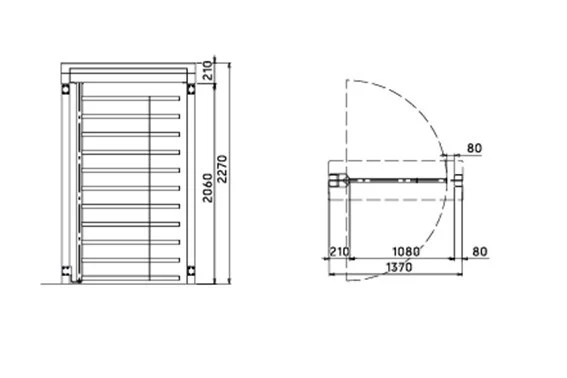

Tornelli a tutta altezza Kentaur Drehflügeltür
Caratteristiche
Passaggio di persone e transito di materiale senza barriere.
Larghezza portale: 1370 mm
Altezza totale (senza tetto opzionale): 2270 mm
Altezza passaggio: 2060 mm
Larghezza passaggio: 1080 mm
Portale e struttura: acciaio
Apertura di manutenzione chiudibile: alluminio
Porta girevole con colonna tubolare Ø 60 mm: con 11 bracci a sbarra in acciaio inox lucido AISI 304.
Acciaio inox lucido AISI 304. Parti in acciaio zincato a caldo, parti in alluminio di colore RAL 9006 (alluminio bianco).
Categoria di corrosività: C3 secondo la norma DIN EN ISO 12944-2.
Movimento motorizzato; servomotore di posizionamento/ 2 direzioni controllate elettricamente (impostazione in caso di interruzione dell’alimentazione regolabile per ogni direzione: aperto o bloccato). SafeRoute-Funzione per l’uscita di emergenza: All’apertura della porta, il tornello ruota automaticamente di 90° nella direzione di passaggio.
Unità di controllo integrata nell’impianto.
Alimentazione elettrica: 100-240 VAC – 50/60 Hz -253 VA.
Potenza a riposo: 20 VA.
Nella fondazione a bicchiere, misura X = 150 mm.
Tetti opzionali:
Adatto per un carico di neve max. di, 4,28 kN/m².
Adatto per un carico di vento max. di 108 km/h.
Tetti antiscavalcamento e a prova di intemperie
Tetto D1
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). In caso di impianti multipli viene fornito un unico tetto. A partire da 4 impianti, è necessario installare uno scarico per l’acqua al centro. La distanza tra gli impianti è di 50 mm.
Tetto D2
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m.
Tetto D3
Sottostruttura in acciaio zincato a caldo, scossalina trapezoidale di colore RAL 9002 (bianco grigiastro) (su richiesta con rivestimento in plastica di una tonalità RAL). Con bordo del tetto di colore RAL 9006 e scarico dell’acqua in PVC grigio. Parte inferiore del tetto con rivestimento in alluminio di colore RAL 9010. In caso di impianti multipli viene fornito un unico tetto. La distanza tra gli impianti è di 50 mm. Il bordo del tetto può essere unico fino a una lunghezza di 6,4 m. Tutti i tetti sono adatti per un carico di neve max. di 4,28 kN/m² = zona soggetta a precipitazioni nevose 3 secondo la norma DIN EN 1991-1-3 e per un carico di vento max. di 108 km/h = zona soggetta a raffiche di vento 4 secondo la norma DIN EN 1991-1-4.
Struttura IP33, componenti sotto tensione di rete IP43.
Ideale per stadi.
DIN EN 17352. Ulteriori norme nella dichiarazione CE.
